01电的概念单击此处添加文字阐述，添加简短问题说明文字，具体说明文字在此处添加此处单击此处添加文字阐述,单击此处添加文字阐述，添加简短问题说明安全用电-你我同行

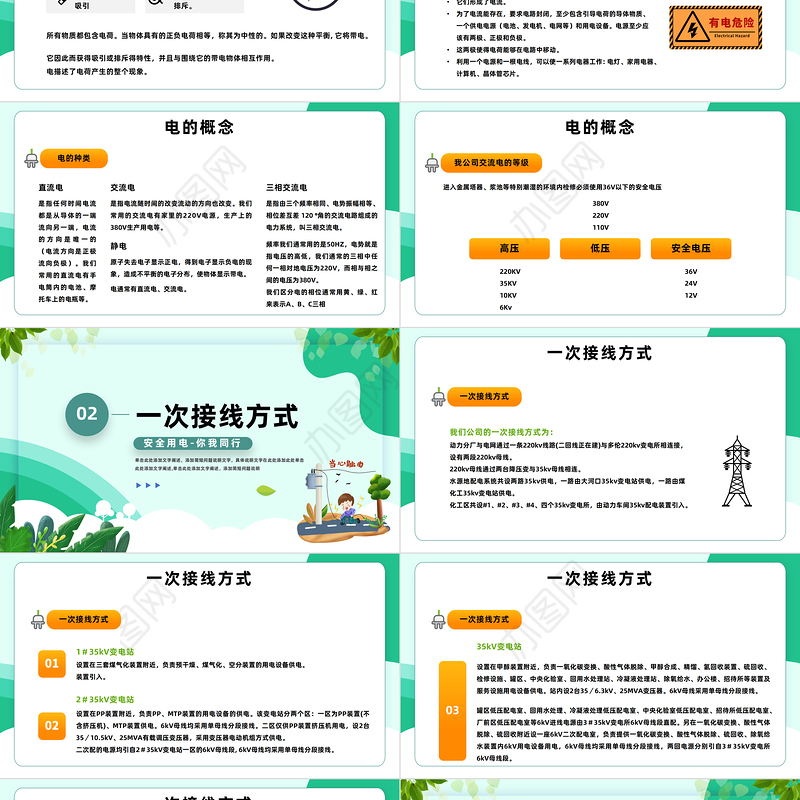

电的概念电，首先是一个电荷的故事。有两类电荷、正电荷和负电荷。所有物质都包含电荷。当物体具有的正负电荷相等，称其为中性的。如果改变这种平衡, 它将带电。它因此而获得吸引或排斥得特性，并且与围绕它的带电物体相互作用。 电描述了电荷产生的整个现象。

电的概念通常同电联系在一起的电力学，研究在一个电路中不停运动的电荷。 它们形成了电流。 为了电流能存在，要求电路封闭，至少包含引导电荷的导体物质、一个供电电源（电池、发电机、电网等）和用电设备。电源至少应该有两极、正极和负极。 这两极使得电荷能够在电路中移动。 利用一个电源和一根电线，可以使一系列电器工作: 电灯、家用电器、计算机、晶体管芯片。

电的概念

电的概念进入金属塔器、浆池等特别潮湿的环境内检修必须使用36V以下的安全电压 220KV 35KV 10KV 6Kv380V 220V 110V36V 24V 12V

02一次接线方式单击此处添加文字阐述，添加简短问题说明文字，具体说明文字在此处添加此处单击此处添加文字阐述,单击此处添加文字阐述，添加简短问题说明安全用电-你我同行

一次接线方式我们公司的一次接线方式为： 动力分厂与电网通过一条220kv线路(二回线正在建)与多伦220kv变电所相连接，设有两段220kv母线。 220kv母线通过两台降压变与35kv母线相连。 水源地配电系统共设两路35kv供电，一路由大河口35kv变电站供电，一路由煤化工35kv变电站供电。 化工区共设#1、#2、#3、#4、四个35kv变电所，由动力车间35kv配电装置引入。

一次接线方式1＃35kV变电站 设置在三套煤气化装置附近，负责预干燥、煤气化、空分装置的用电设备供电。 装置引入。0102

一次接线方式35kV变电站03设置在甲醇装置附近，负责一氧化碳变换、酸性气体脱除、甲醇合成、精馏、氢回收装置、硫回收、检修设施、罐区、中央化验室、回用水处理站、冷凝液处理站、除氧给水、办公楼、招待所等装置及服务设施用电设备供电。站内设2台35／6.3kV、25MVA变压器。6kV母线采用单母线分段接线。罐区低压配电室、回用水处理、冷凝液处理低压配电室、中央化验室低压配电室、招待所低压配电室、厂前区低压配电室等6kV进线电源由3＃35kV变电所6kV母线段直配。另在一氧化碳变换、酸性气体脱除、硫回收附近设一座6kV二次配电室，负责提供一氧化碳变换、酸性气体脱除、硫回收、除氧给水装置内6kV用电设备用电，6kV母线均采用单母线分段接线，两回电源分别引自3＃35kV变电所6kV母线段。

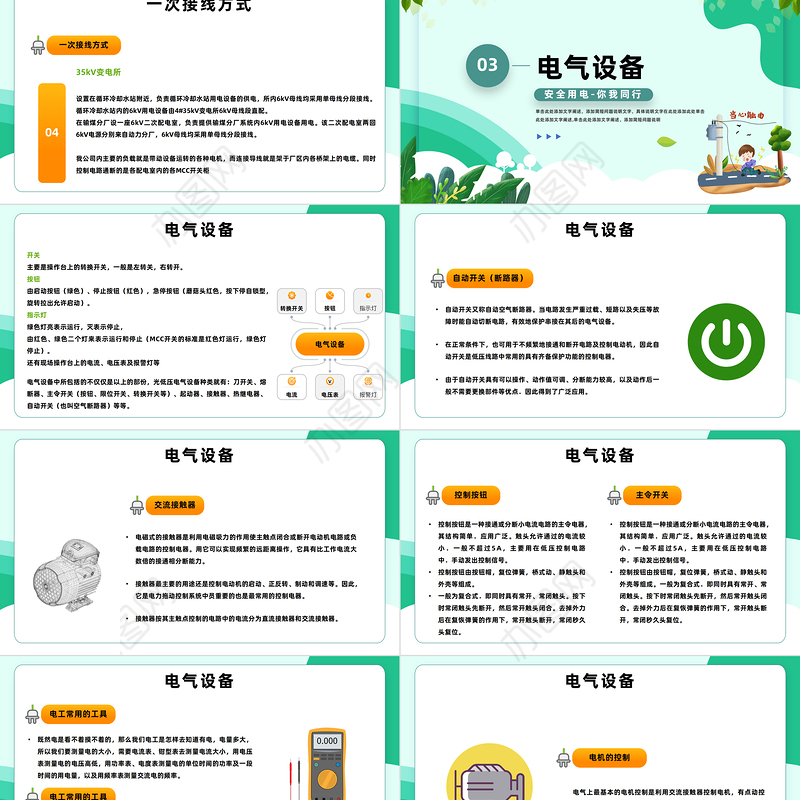

一次接线方式35kV变电所04设置在循环冷却水站附近，负责循环冷却水站用电设备的供电，所内6kV母线均采用单母线分段接线。循环冷却水站内的6kV用电设备由4#35kV变电所6kV母线段直配。 在输煤分厂设一座6kV二次配电室，负责提供输煤分厂系统内6kV用电设备用电。该二次配电室两回6kV电源分别来自动力分厂，6kV母线均采用单母线分段接线。 我公司内主要的负载就是带动设备运转的各种电机，而连接导线就是架于厂区内各桥架上的电缆。同时控制电路通断的是各配电室内的各MCC开关柜

03电气设备单击此处添加文字阐述，添加简短问题说明文字，具体说明文字在此处添加此处单击此处添加文字阐述,单击此处添加文字阐述，添加简短问题说明安全用电-你我同行

电气设备开关 主要是操作台上的转换开关，一般是左转关，右转开。 按钮 由启动按钮（绿色）、停止按钮（红色），急停按钮（蘑菇头红色，按下停自锁型，旋转拉出允许启动）。 指示灯 绿色灯亮表示运行，灭表示停止， 由红色、绿色二个灯来表示运行和停止（MCC开关的标准是红色灯运行，绿色灯停止）。 还有现场操作台上的电流、电压表及报警灯等电气设备中所包括的不仅仅是以上的部份，光低压电气设备种类就有：刀开关、熔断器、主令开关（按钮、限位开关、转换开关等）、起动器、接触器、热继电器、自动开关（也叫空气断路器）等等。

电气设备自动开关又称自动空气断路器。当电路发生严重过载、短路以及失压等故障时能自动切断电路，有效地保护串接在其后的电气设备。在正常条件下，也可用于不频繁地接通和断开电路及控制电动机，因此自动开关是低压线路中常用的具有齐备保护功能的控制电器。由于自动开关具有可以操作、动作值可调、分断能力较高，以及动作后一般不需要更换部件等优点．因此得到了广泛应用。

电气设备电磁式的接触器是利用电磁吸力的作用使主触点闭合或断开电动机电路或负载电路的控制电器。用它可以实现频繁的远距离操作，它具有比工作电流大数倍的接通相分断能力。接触器最主要的用途还是控制电动机的启动、正反转、制动和调速等。因此，它是电力拖动控制系统中员重要的也是最常用的控制电器。接触器按其主触点控制的电路中的电流分为直流接触器和交流接触器。

电气设备控制按钮是一种接通或分断小电流电路的主令电器，其结构简单．应用广泛。触头允许通过的电流较小．一般不超过5A，主要用在低压控制电路中．手动发出控制信号。 控制按钮由按钮帽，复位弹簧，桥式动、静触头和外壳等组成。 一般为复合式．即同时具有常开、常闭触头。按下时常闭触头先断开，然后常开触头闭合。去掉外力后在复恢弹簧的作用下，常开触头断开，常闭秒久头复位。控制按钮是一种接通或分断小电流电路的主令电器，其结构简单．应用广泛。触头允许通过的电流较小．一般不超过5A，主要用在低压控制电路中．手动发出控制信号。 控制按钮由按钮帽，复位弹簧，桥式动、静触头和外壳等组成。一般为复合式．即同时具有常开、常闭触头。按下时常闭触头先断开，然后常开触头闭合。去掉外力后在复恢弹簧的作用下，常开触头断开，常闭秒久头复位。

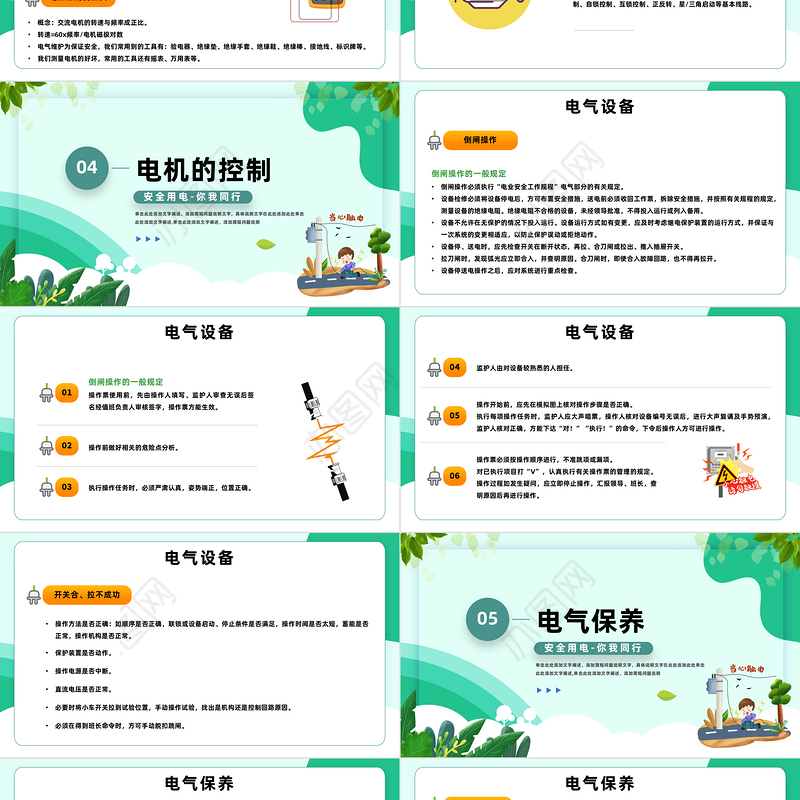

电气设备既然电是看不着摸不着的，那么我们电工是怎样去知道有电，电量多大，所以我们要测量电的大小，需要电流表、钳型表去测量电流大小，用电压表测量电的电压高低，用功率表、电度表测量电的单位时间的功率及一段时间的用电量，以及用频率表测量交流电的频率。 概念：交流电机的转速与频率成正比。 转速=60x频率/电机磁极对数 电气维护为保证安全，我们常用到的工具有：验电器、绝缘垫、绝缘手套、绝缘鞋、绝缘棒、接地线、标识牌等。 我们测量电机的好坏，常用的工具还有摇表、万用表等。

电气设备电气上最基本的电机控制是利用交流接触器控制电机，有点动控制、自锁控制、互锁控制、正反转、星/三角启动等基本线路。

04电机的控制单击此处添加文字阐述，添加简短问题说明文字，具体说明文字在此处添加此处单击此处添加文字阐述,单击此处添加文字阐述，添加简短问题说明安全用电-你我同行

电气设备倒闸操作的一般规定 倒闸操作必须执行“电业安全工作规程”电气部分的有关规定。 设备检修必须将设备停电后，方可布置安全措施，送电前必须收回工作票，拆除安全措施，并按照有关规程的规定，测量设备的绝缘电阻。绝缘电阻不合格的设备，未经领导批准，不得投入运行或列入备用。 设备不允许在无保护的情况下投入运行。设备运行方式如有变更，应及时考虑继电保护装置的运行方式，并保证与一次系统的变更相适应，以防止保护误动或拒绝动作。 设备停、送电时，应先检查开关在断开状态，再拉、合刀闸或拉出、推入抽屉开关。 拉刀闸时，发现弧光应立即合入，并查明原因。合刀闸时，即使合入故障回路，也不得再拉开。 设备停送电操作之后，应对系统进行重点检查。

电气设备

电气设备

电气设备操作方法是否正确：如顺序是否正确，联锁或设备启动、停止条件是否满足，操作时间是否太短，蓄能是否正常，操作机构是否正常。保护装置是否动作。操作电源是否中断。直流电压是否正常。必要时将小车开关拉到试验位置，手动操作试验，找出是机构还是控制回路原因。必须在得到班长命令时，方可手动脱扣跳闸。

05电气保养单击此处添加文字阐述，添加简短问题说明文字，具体说明文字在此处添加此处单击此处添加文字阐述,单击此处添加文字阐述，添加简短问题说明安全用电-你我同行

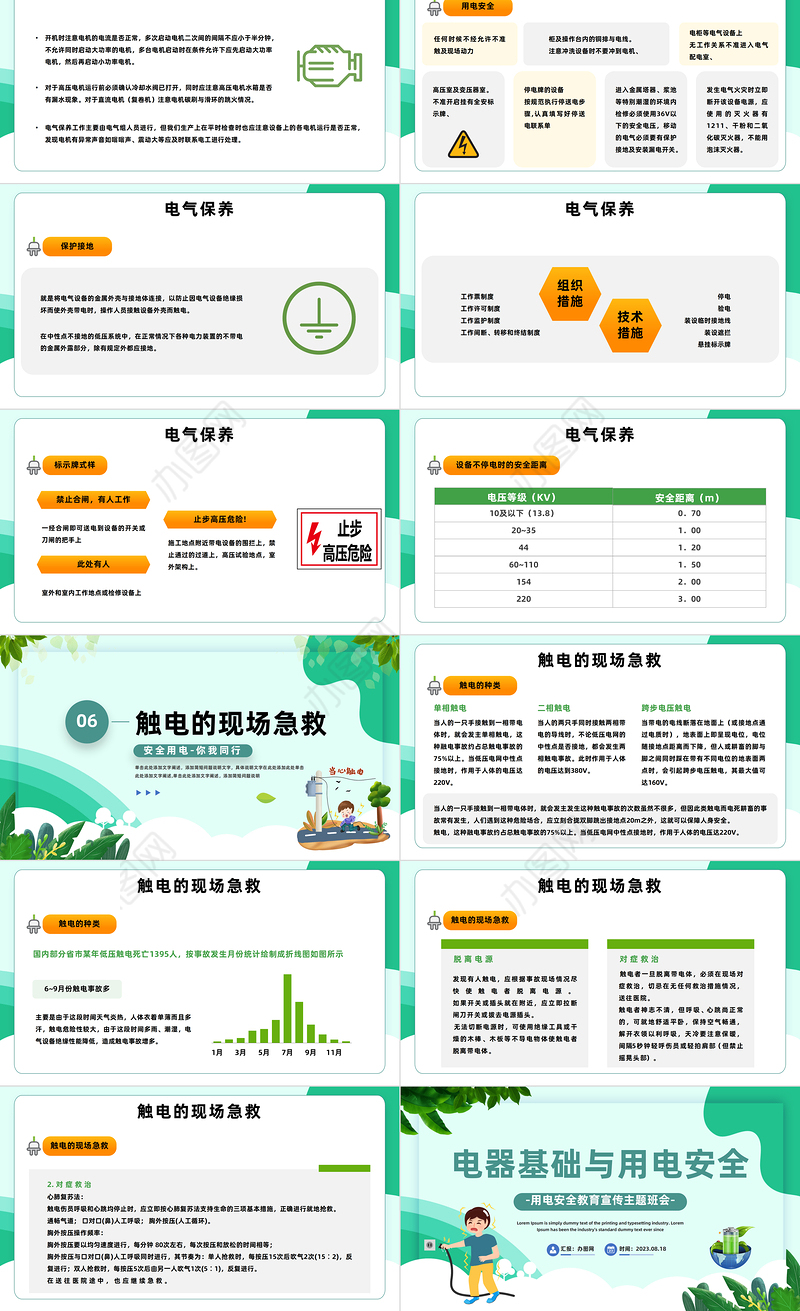

电气保养 电气保养工作主要由电气组人员进行，但我们生产上在平时检查时也应注意设备上的各电机运行是否正常，发现电机有异常声音如嗡嗡声、震动大等应及时联系电工进行处理。开机时注意电机的电流是否正常，多次启动电机二次间的间隔不应小于半分钟，不允许同时启动大功率的电机，多台电机启动时在条件允许下应先启动大功率电机，然后再启动小功率电机。对于高压电机运行前必须确认冷却水阀已打开，同时应注意高压电机水箱是否有漏水现象。对于直流电机（复卷机）注意电机碳刷与滑环的跳火情况。

电气保养 高压室及变压器室。 不准开启挂有全安标示牌、停电牌的设备 按规范执行停送电步骤,认真填写好停送电联系单进入金属塔器、浆池等特别潮湿的环境内检修必须使用36V以下的安全电压，移动的电气必须要有保护接地及安装漏电开关。 发生电气火灾时立即断开该设备电源，应使用的灭火器有1211、干粉和二氧化碳灭火器，不能用泡沫灭火器。

电气保养 就是将电气设备的金属外壳与接地体连接，以防止因电气设备绝缘损坏而使外壳带电时，操作人员接触设备外壳而触电。 在中性点不接地的低压系统中，在正常情况下各种电力装置的不带电的金属外露部分，除有规定外都应接地。

电气保养

电气保养 禁止合闸，有人工作一经合闸即可送电到设备的开关或刀闸的把手上此处有人室外和室内工作地点或检修设备上

电气保养

06触电的现场急救单击此处添加文字阐述，添加简短问题说明文字，具体说明文字在此处添加此处单击此处添加文字阐述,单击此处添加文字阐述，添加简短问题说明安全用电-你我同行

触电的现场急救

触电的现场急救国内部分省市某年低压触电死亡1395人，按事故发生月份统计绘制成折线图如图所示

触电的现场急救

触电的现场急救2. 对 症 救 治 心肺复苏法： 触电伤员呼吸和心跳均停止时，应立即按心肺复苏法支持生命的三项基本措施，正确进行就地抢救。 通畅气道； 口对口(鼻)人工呼吸； 胸外按压(人工循环)。 胸外按压操作频率： 胸外按压要以均匀速度进行，每分钟 80次左右，每次按压和放松的时间相等； 胸外按压与口对口(鼻)人工呼吸同时进行，其节奏为：单人抢救时，每按压15次后吹气2次(15∶2)，反复进行；双人抢救时，每按压5次后由另一人吹气1次(5∶1)，反复进行。 在 送 往 医 院 途 中 ， 也 应 继 续 急 救 。
